Y2系列三相异步电动机(机座号:71-315,极数:2-8极,功率:0.18kW-200kW) |
【概述】 Y2系列普通电机是全封闭自扇冷却鼠笼型三相异步电动机,是在Y系列电机的基础上更新设计的一般用途的三相笼型异步电动机基本系列(其安装尺寸与Y系列一致)。 本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准,其对应关系与德国DIN42673标准相同,有利于出口设备的配套和引进设备的备品备件。作为三相异步电动机的最基本系列,被广泛应用于各种一般用途的设备和传动机构。 在Y2基本系列电动机基础上,也可制成Y2-W户外型、Y2-F1中等防腐蚀型、Y2-T热带型、Y2-TH湿热带型、Y2-TA湿热带型、Y2-G高原型等气候环境条件。 |

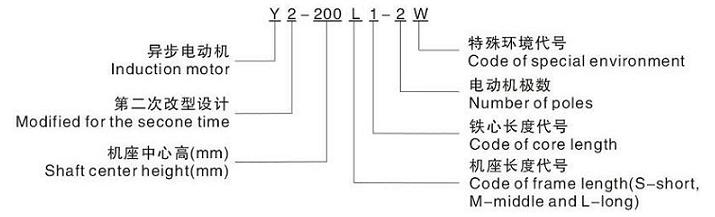

【型号代表的意义】 |
【结构说明】 1、电机壳体材质为铸铁,也可制成铝壳。 2、主体外壳防护等级为IP54,也可制成IP55。 3、冷却方式为IC411。 4、绝缘等级为F,定子绕组温升裕度大、寿命更长。 5、电机定子绕组采用高强度漆包圆铜线,并经真空加压浸漆处理成为一个完整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。 6、电机转子采用铸铝结构,转子经动平衡校验,电机运转平稳、振动小、噪声低。 7、电机定、转子冲片采用高导磁、低损耗优质电工硅钢片,电机损耗低、效率高。 8、电机轴承选用人本集团电动机专用低振动、低噪声轴承,也可按客户要求选用进口轴承,如:SKF、FAG等。 机座号160及以下采用双面密封轴承,在轴伸端装有波形弹簧垫圈,以适度压力靠轴承,有效抑制电机运转时产生的振动和噪声,机座号180及以上采用内、外盖结构,并在轴承部位采用挡圈轴向固定,有效地防止电动机转子的轴向窜动。 为使电机安全可靠运行,机座号180及以上轴承结构处设有注油装置,机座号250及以上,预留有轴承温度监测传感器元件位置。 |

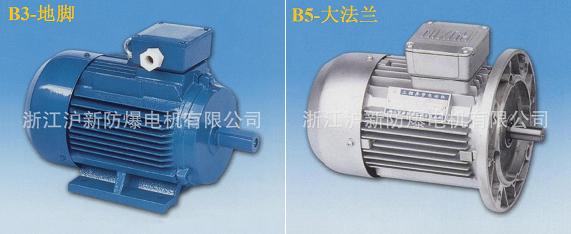

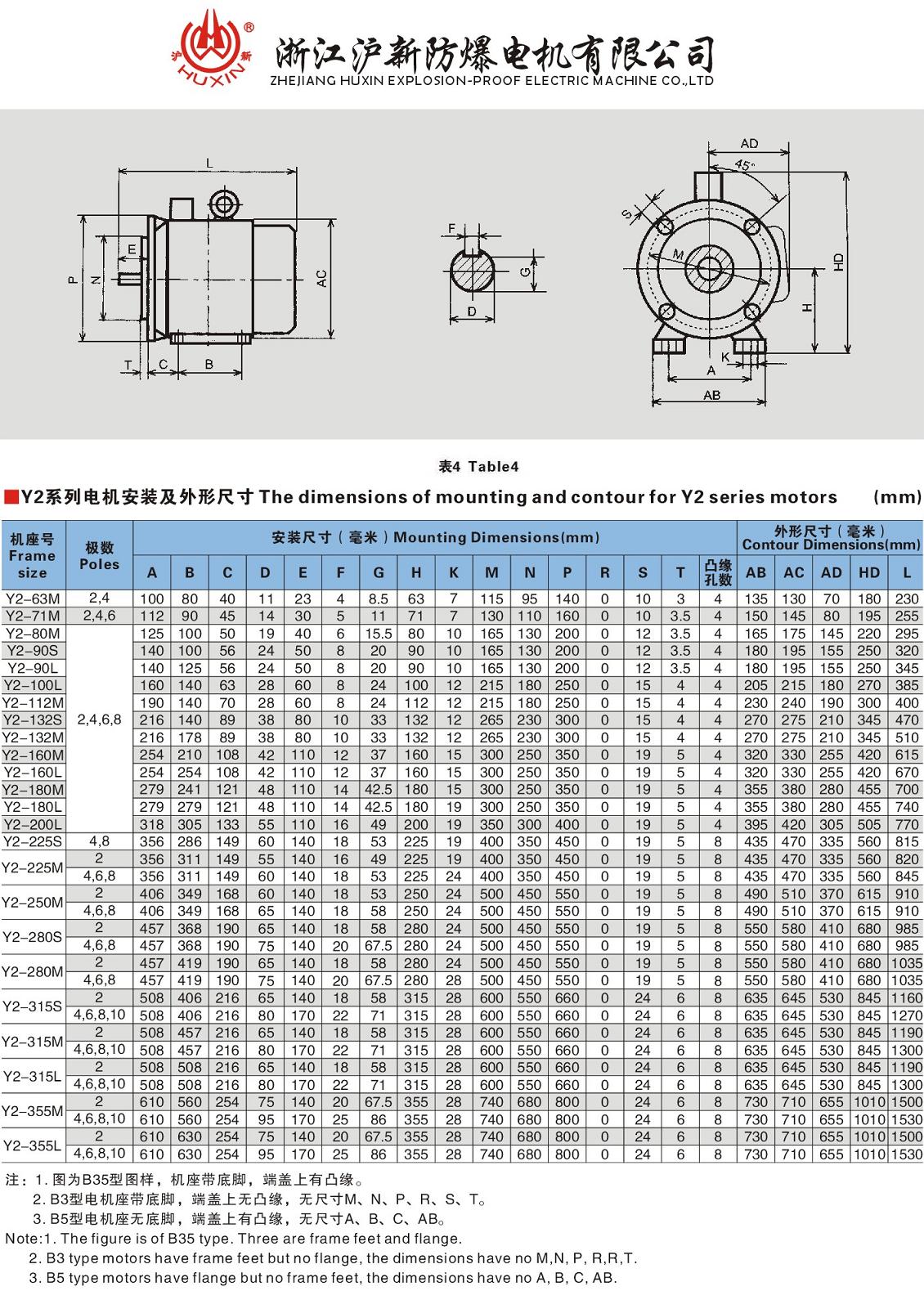

【技术数据】 1、电机机座号与功率及转速对应关系[见表1] 2、电机电气性能参数(在建中...)[2极:见表2-1][4极:见表2-2][6极:见表2-3][8极:见表2-4] 3、安装结构型式[见表3] 4、安装及外形尺寸[见表4] 5、额定电压为三相380V,也可定制成其他特殊电压:三相110V-1140V或双电压。 6、额定频率为50Hz,也可定制成60Hz。 7、工作制:S1。 8、其他特殊要求:可按要求增加PTC热敏电阻、定制双伸轴或齿轮减速机专用(工字型)等特殊尺寸。 |
【订货须知】 1、订货时需注明电动机型号、功率、电压及频率、防护等级、绝缘等级、安装型式等。 2、如有特殊要求,经双方协商后可供应特殊规格的电机。 |
