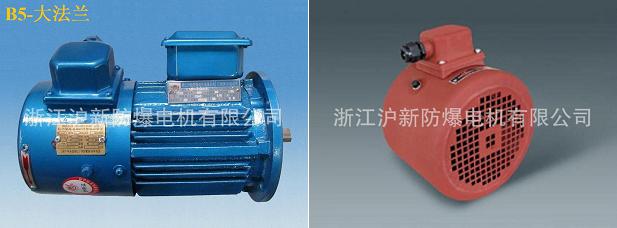

YVP系列变频调速专用三相异步电动机(机座号:71-315,极数:2-8极,功率:0.18kW-200kW) |
【概述】 YVP系列变频调速三相异步电动机为变频器专用电机,是在Y2系列电机的基础上,采用更新设计,确保在低频(低速)运行时能保持恒转矩输出,另采用独立的轴流风机强迫通风,确保电机在低频(低速)恒转矩长期运行时温升不超过其限值,真正实现了恒转矩/功率输出,并使调速变频范围扩大至5-60Hz(2P)、5-100Hz(4P以上)。 YVP系列电机的中心高、功率、安装尺寸、绝缘等级、防护等级、安装型式等均与Y2系列电机相同,符合国际电工委员会(IEC)标准,并可与国内外同类变频电源装置配套,通用性强,互换性强,运行可靠,维护方便,适用于需要无极调速的各种设备或传动机构。 在YVP基本系列电动机基础上,也可制成YVP-W户外型、YVP-F1中等防腐蚀型、YVP-T热带型、YVP-TH湿热带型、YVP-TA湿热带型、YVP-G高原型等气候环境条件。 |

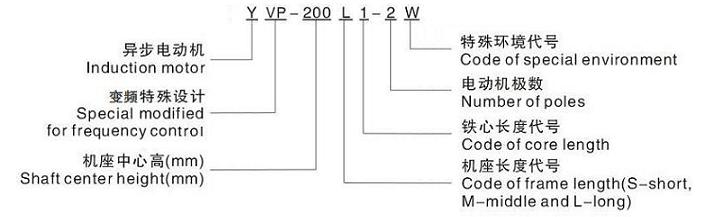

【型号代表的意义】 |
【变频调速特性曲线】 |
【结构说明】 1、电机壳体材质为铸铁,也可制成铝壳。 2、主体外壳防护等级为IP54,也可制成IP55。 3、冷却方式为IC411。 4、绝缘等级为F,定子绕组温升裕度大、寿命更长。 5、电机采用独立的轴流风机强迫通风,风机必须有独立的电源供电,并确保风机转向符合标示。 6、电机定子绕组经改良特殊设计,并采用高强度漆包圆铜线,经真空加压浸漆处理成为一个完整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。 7、电机转子采用铸铝结构,转子经动平衡校验,电机运转平稳、振动小、噪声低。 8、电机定、转子冲片采用高导磁、低损耗优质电工硅钢片,电机损耗低、效率高。 9、电机轴承选用人本集团电动机专用低振动、低噪声轴承,也可按客户要求选用进口轴承,如:SKF、FAG等。 机座号160及以下采用双面密封轴承,在轴伸端装有波形弹簧垫圈,以适度压力靠轴承,有效抑制电机运转时产生的振动和噪声,机座号180及以上采用内、外盖结构,并在轴承部位采用挡圈轴向固定,有效地防止电动机转子的轴向窜动。 为使电机安全可靠运行,机座号180及以上轴承结构处设有注油装置,机座号250及以上,预留有轴承温度监测传感器元件位置。 |
【技术数据】 1、电机机座号与功率及转速对应关系[见表1] 2、电机电气性能参数(在建中...)[2极:见表2-1][4极:见表2-2][6极:见表2-3][8极:见表2-4] 3、安装结构型式[见表3] 4、安装及外形尺寸[见表4] 5、额定电压为三相380V,也可定制成其他特殊电压:三相110V-1140V或双电压。 6、额定频率为50Hz,也可定制成60Hz。 7、工作制:S1。 8、变频范围:5-60Hz(2P)、5-100Hz(4P及以上)。 9、其他特殊要求:可按要求增加PTC热敏电阻、定制双伸轴或齿轮减速机专用(工字型)等特殊尺寸。 |
【订货须知】 1、订货时需注明电动机型号、功率、电压及频率、防护等级、绝缘等级、安装型式等。 2、如有特殊要求,经双方协商后可供应特殊规格的电机。 |
